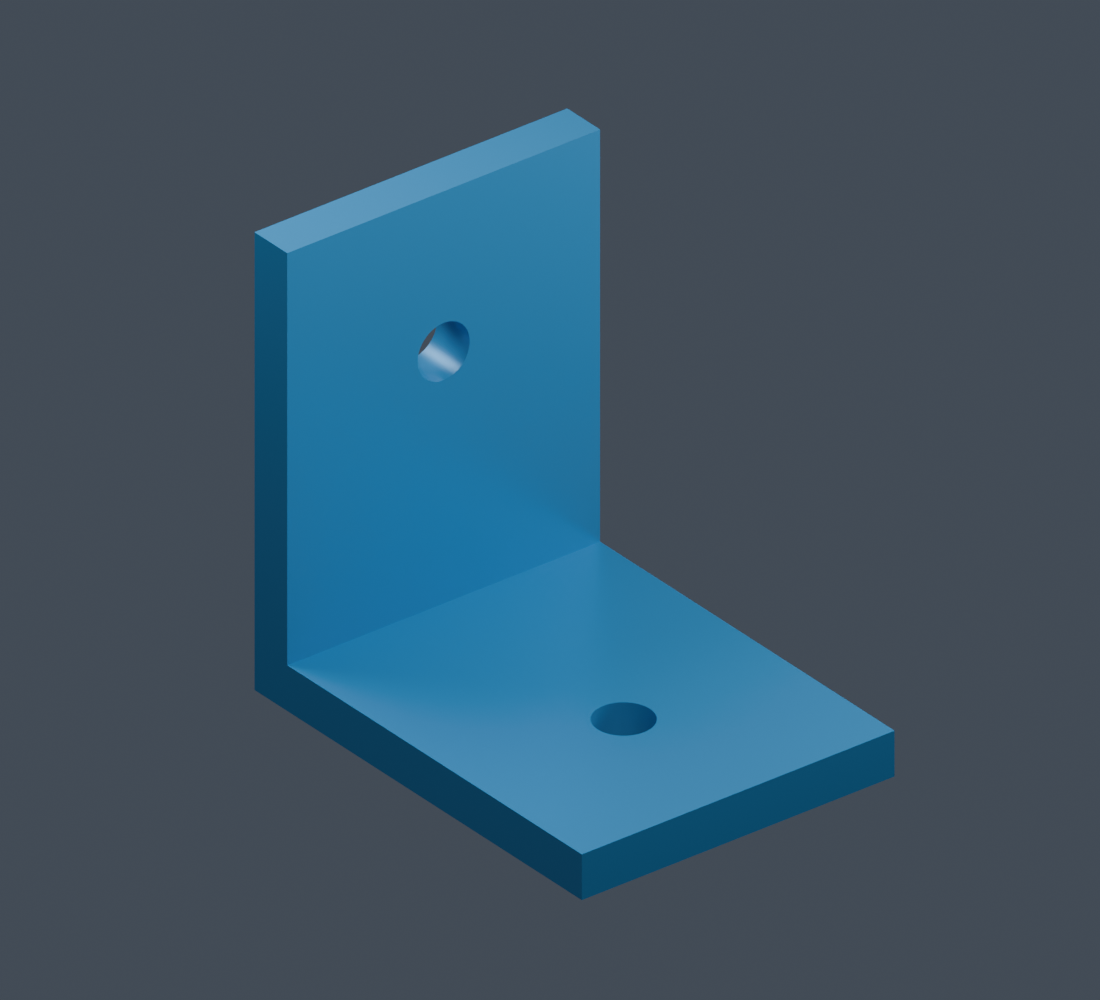

Escuadra de demostración de una sola pieza, con dos alas a 90° y un agujero pasante en cada ala. La imagen de uso ilustra la unión de un panel vertical a una base horizontal.

MEDIDAS

• Dimensiones exteriores: 30 × 40 × 40 mm.
• Ancho: 30 mm. Extensión exterior de cada ala: 40 mm.
• Espesor: 4 mm.
• Dos agujeros nominales Ø5 mm, centrados en el ancho a 15 mm de cada lateral. Cada centro está a 26 mm del plano exterior del encuentro y a 14 mm del extremo libre.

QUÉ INCLUYE
Un STL con el soporte y un archivo LEEME con medidas, unidades y comprobaciones. La madera, los tornillos y las arandelas del render son ilustrativos y no están incluidos en el STL. No se especifica un sistema de fijación validado.

UNIDADES Y VERIFICACIÓN
Importar el STL en milímetros y comprobar un tamaño de 30 × 40 × 40 mm: el formato STL no almacena unidades. La malla exportada tiene 804 triángulos, un único componente conectado, orientación coherente, sin bordes abiertos ni triángulos degenerados. Se verificaron digitalmente los dos pasos y el espesor.

ESTADO DEL DISEÑO
Modelo creado en Blender con asistencia de Codex. Las imágenes son renders, no fotografías de una impresión. No se ha impreso ni ensayado físicamente; no hay material, perfil de impresión ni carga admisible validados. Ajustar orientación, soportes, paredes, relleno y tolerancias según impresora, material y aplicación. Diseño de demostración, sin validación mecánica para usos estructurales o de seguridad.
