Model information
Description
Mount to house a Visaton FRS 7 S speaker in the roof module of a Tamiya Scania 770S. The source describes four mounting points for the speaker, a reinforcement frame, and a side exit for wiring. It suggests a layer of foam or a TPU ring between the speaker and the mount to dampen vibrations. The speaker and these auxiliary elements are not part of the printable piece.
Preparation, compatibility, and printing
The author recommends PETG or ABS, 30–40% infill, and 100% local reinforcement on the screw turrets. Check dimensions and drill holes against the actual speaker and roof; the approximate measurement of 72 mm cited in the source does not replace that check. Assemble the unit before tightening and keep the cable free from pinches. The acoustic improvements described by the author have not been verified here through testing.
Original text by the author on Printables
Lautprecherhalterung für Visaton FRS7S in Scania 770S von Tamiya
Die Lautsprecherhalterung wurde speziell für den Einbau eines Visaton FRS 7 S Breitbandlautsprechers im Dachmodul des Tamiya Scania 770S entwickelt. Ziel der Konstruktion ist eine stabile, vibrationsarme und akustisch optimierte Befestigung, die sich nahtlos in die vorhandene Dachstruktur des Modells integriert, ohne die äußere Optik zu verändern.
🔧 Konstruktionsmerkmale
-

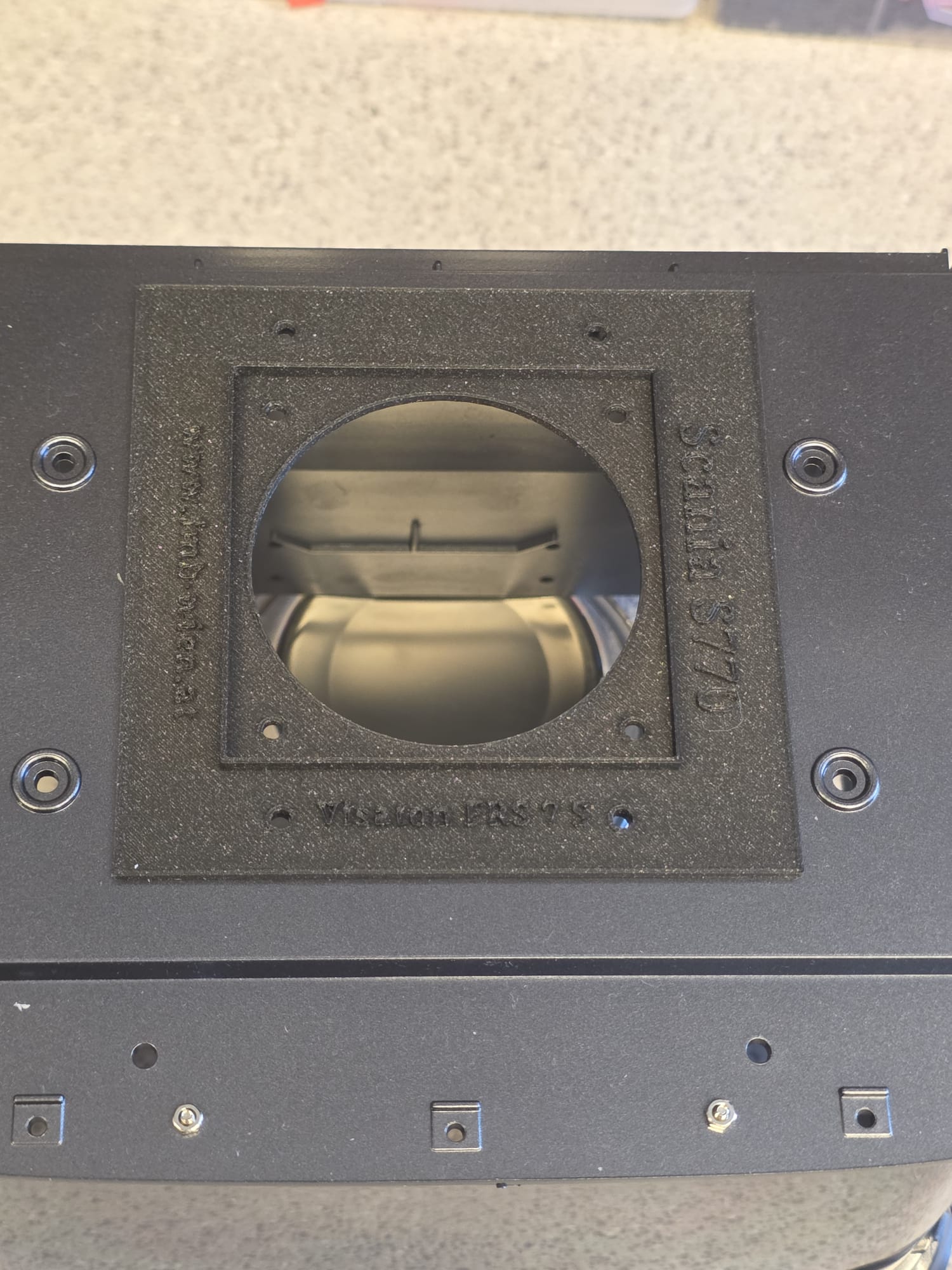

Passgenaue Dachaufnahme: Die Halterung orientiert sich exakt an den Innenkonturen des Scania-Dachs. Dadurch lässt sie sich ohne Nacharbeit in die vorhandene Aussparung einsetzen und nutzt bestehende Befestigungspunkte.
-

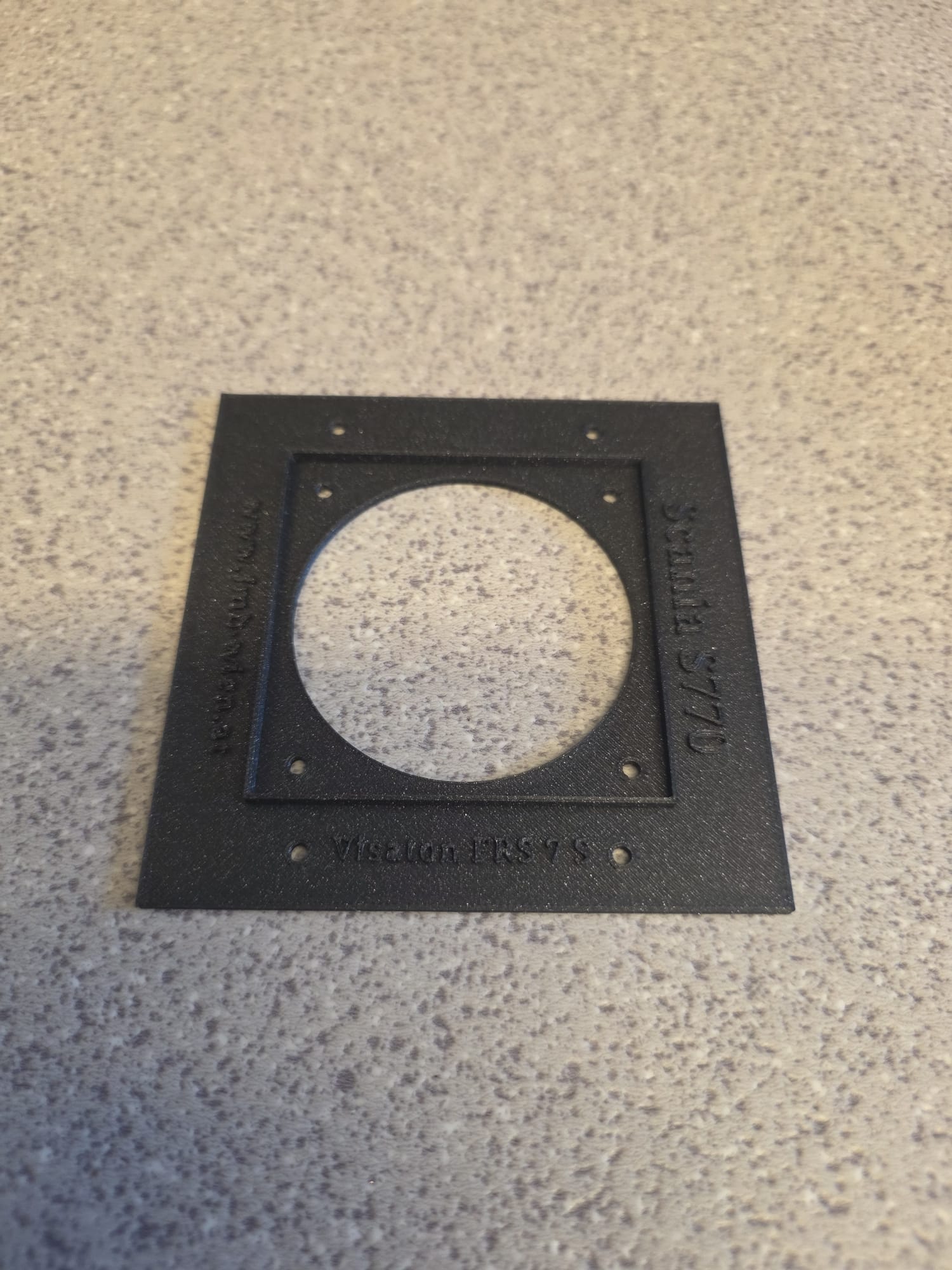

Zentrale Lautsprecheraufnahme für Visaton FRS 7 S: Der Halter besitzt eine präzise dimensionierte Rundöffnung mit einem Durchmesser passend zum FRS 7 S (≈ 72 mm). Der Lautsprecher wird über vier integrierte Schraubdome fixiert, die exakt auf das Lochbild des Visaton abgestimmt sind.
-
Vibrationsreduzierte Konstruktion: Zwischen Lautsprecher und Halterung ist eine dünne Dämpfungsebene vorgesehen (z. B. Moosgummi oder TPU‑Ring), um Resonanzen im Kunststoffdach zu minimieren und die Klangqualität zu verbessern.
-
Optimierte Bauhöhe: Die Halterung ist so flach konstruiert, dass der Lautsprecher vollständig im Dach verschwindet, ohne mit der Kabineninneneinrichtung zu kollidieren. Gleichzeitig bleibt genügend Raum für die Kabelführung nach hinten oder seitlich.
-
Stabile Rahmenstruktur: Ein umlaufender Verstärkungsring sorgt für hohe Steifigkeit, damit der Lautsprecher auch bei höheren Lautstärken nicht zum Mitschwingen neigt. Querstreben verhindern ein Durchbiegen des Halters und stabilisieren die gesamte Dachsektion.
-
Kabelmanagement integriert: Eine seitliche Führungskanal‑Geometrie ermöglicht das saubere Herausführen der Lautsprecherkabel, ohne dass sie eingeklemmt oder sichtbar werden.
🎨 Montage & Optik
-
Die Halterung wird unsichtbar im Dach montiert und beeinflusst die äußere Erscheinung des Modells nicht.
-

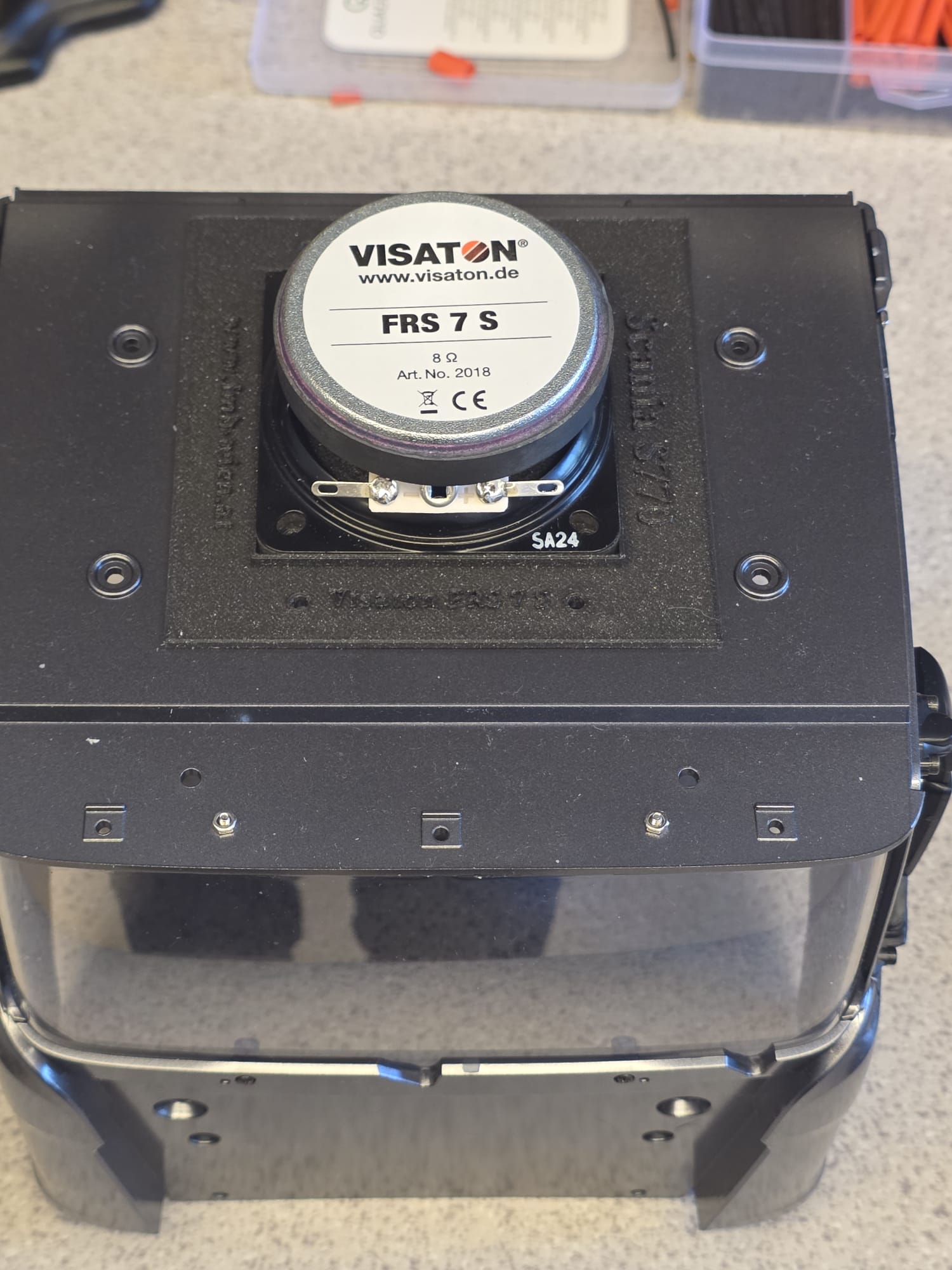

Der Lautsprecher sitzt bündig hinter der originalen Dachabdeckung, sodass der Klang nach unten in die Kabine abstrahlt.
-
Optional kann ein akustisch durchlässiges Gitter oder eine perforierte Innenabdeckung ergänzt werden.
📐 Material & Fertigung
-
Empfohlenes Material: PETG oder ABS für hohe Temperaturbeständigkeit und Stabilität.
-
Alternative: TPU‑Hybrid für zusätzliche Vibrationsdämpfung.
-
Fertigung: 3D‑Druck (FDM) mit mindestens 30–40 % Infill für Steifigkeit; kritische Bereiche wie Schraubdome mit 100 % Infill.
📦 Vorteile der Konstruktion
-
Perfekte Integration in den Tamiya Scania 770S
-
Saubere, unsichtbare Montage
-
Optimale Klangabstrahlung in die Kabine
-
Minimierte Vibrationen und Resonanzen
-
Robuste, langlebige Halterung
-
Einfache Installation und Demontage
